彎管
三維自由彎管的研制
材料：不銹鋼 碳鋼 合金鋼
交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000
-

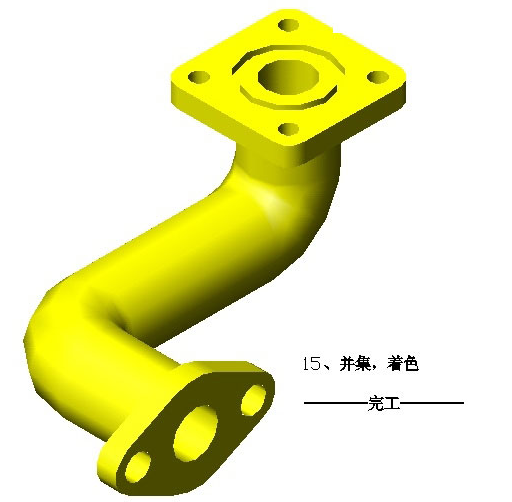

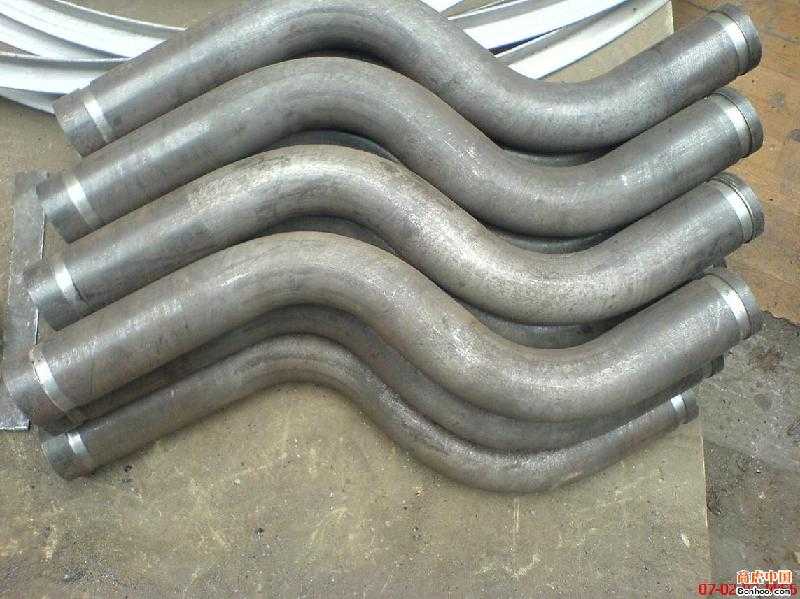

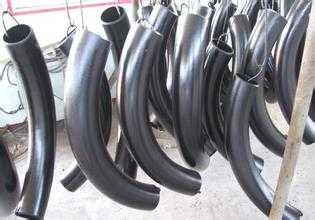

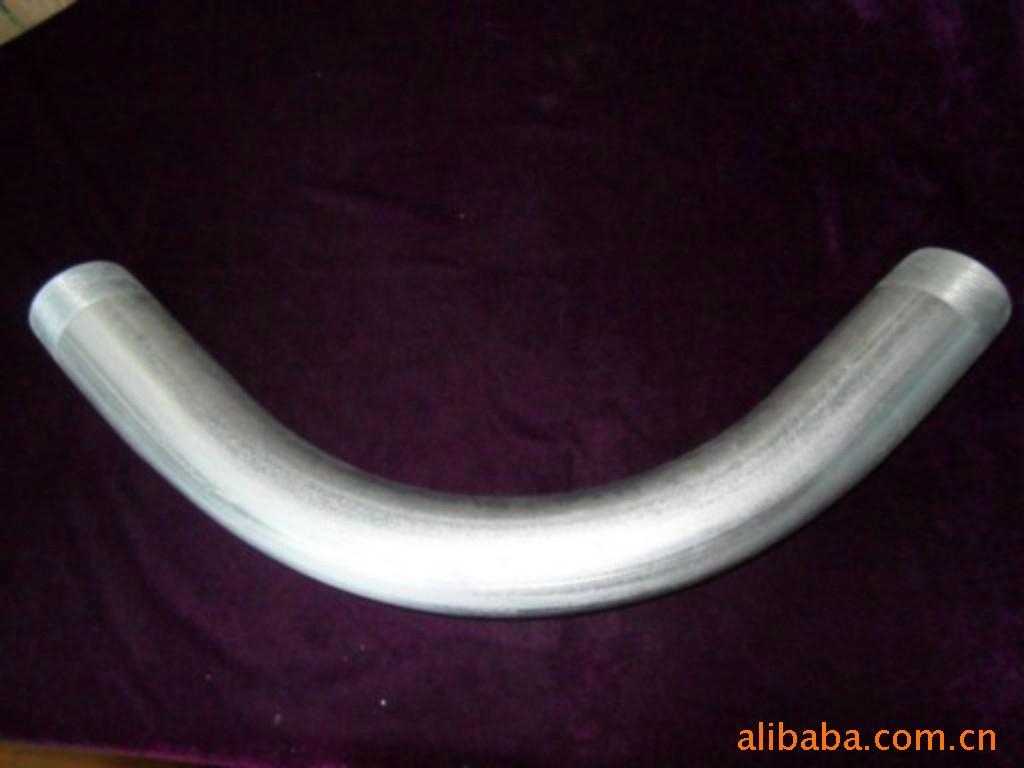

滄州信益管道專業生產三維彎管
彎曲管件在航空航天、汽車制造、醫療器械、建筑工 程、家居裝飾等領域中的應用十分廣泛。目前國內的 彎管設備，多采用伺服電動機送料、液壓機構彎管，送料 和彎管過程交替進行，生產效率較低，且管件的彎曲角 度受限較大。經過市場調研，借鑒國外先進技術，我們 研制了一臺能實現三維自由彎曲的數控彎管機?，F(xiàn)對 該設備的主要工作原理及關鍵技術進行介紹。
該彎管機的彎管工藝利用三維自由彎曲技術實 現［2－3］，其彎管原理如圖 1 所示。管材在推進機構的 作用力 PZ持續推動下通過彎曲模時，球面軸承在作 用力 PY作用下在 Y 方向作偏心運動，而彎曲模隨著 球面軸承的偏心運動發生轉動，從而實現 YZ 平面內 的彎曲成形; 同樣，在管材推進過程中，若球面軸承在 X 方向做偏心運動時，也可實現 XZ 平面內的彎曲成 形; 進而，在管材推進過程中，若 X 和 Y 方向同時進 行插補偏心運動，即可實現三維自由彎曲成形。相比 傳統彎管工藝，該彎管過程實現了送料和彎管的同步進行。
對于彎管精度問題，初步分析主要和管材的回彈 率有關，計劃通過理論計算、仿真和實驗建立管材材 質、外形參數、彎曲半徑和修正系數之間的關系數據 庫，以便在編寫 G 代碼時對照數據庫予以補償。對于 編程效率問題，主要是對形狀復雜的彎管手動編寫 G 代碼費時費力，效率較低，計劃開發一款能根據管材三 維模型信息和修正數據自動生成彎管 G 代碼的工具 軟件。上述兩項工作完成后，設備的生產效率和彎管 精度將進一步提高，市場競爭力將顯著提升。
有需要的朋友可以聯系我，我免費為大家提供計算彎管的長度、重量、面積的表格。
